伺服推膠機構
自動推教機是一臺全自動推膠機，人工將產品放入到治具內，設備便開始自動推膠，推膠完成后自動復位。本機器共分為控制機構，推膠機構、制冷機構，出膠機構，。共4個有效工位。本機采用“信捷XD系列PLC和”顯控”觸摸屏，OMRON接近開關、繼電器、等傳感器。設有多重報警，具有安全保護及蜂鳴器，使用觸摸屏進行各種參數設置與監控，操作方便簡單。
本機器通過外部信號觸發對接外部設備、把膠水混合推出值外部加工件。
產品參數
設備工作流程

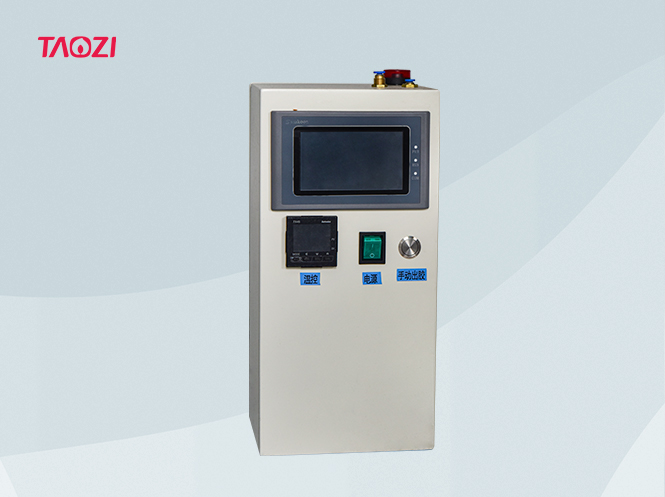

【控制機構】
控制機構，推膠機構、制冷機構，出膠機構
本設備為點膠機配套設備，配合外部設備使用，被動工作方式，安裝與外部設備上，接收到外部信號開始執行推膠動作。信號停止便停止工作，沒有主動工作模式，

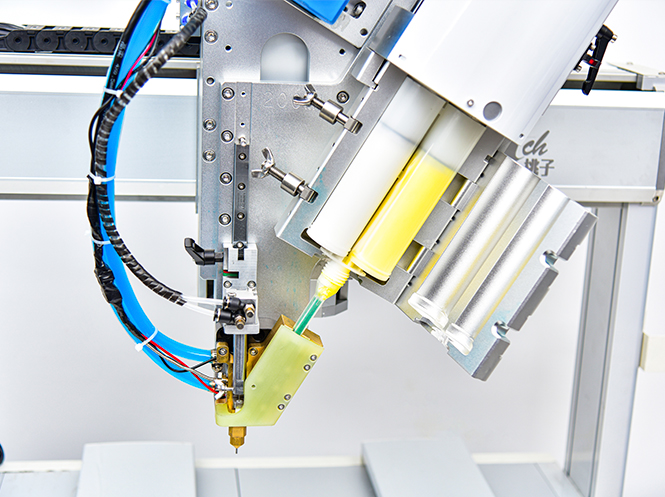

【推膠機構】
接收到點膠信號后，伺服電機開始旋轉，將膠桶內膠水推出，推教速度根據實際需要設定，到達正極限位后報警停止工作。
【制冷機構】
根據膠水性質不同，防止膠水凝固，需要開啟制冷功能，當高于設定溫度后制冷系統開始工作將溫度恢復到設定范圍內。
【出膠機構】
出膠機構主要負責控制出膠水的形狀，出膠閥的開關
參數表格：
| 額定電壓Rated voltage（V） | 220VAC 1phase /24VDC |
| 額定電流Rated current Max（A） | 5 |
| 額定頻率Rated frequency（Hz） | 50/60 |
| 氣動系統壓力System pressure Min（MPa） | 0.5-0.7 |
| 設備外形尺寸 L×W×H (mm) | 600*300*150 |
| 設備重量Weight（Kg） | 10--15kg |
樣品圖片
